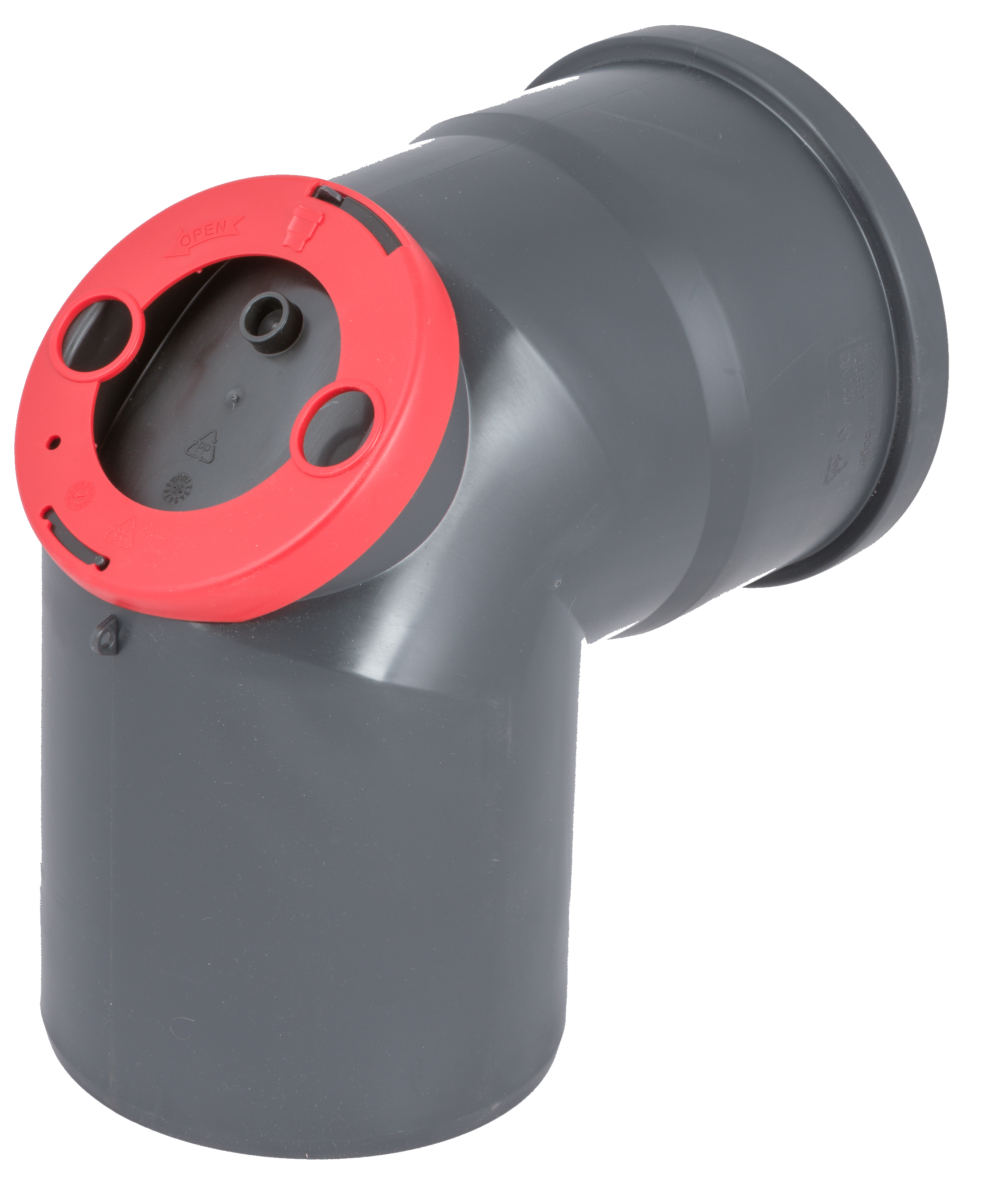

87° Abgasbogen mit Revision - einwandig aus PP

Vorschau: 87° Abgasbogen mit Revision - einwandig aus PP Vorschau: 87° Abgasbogen mit Revision - einwandig aus PP
87° Abgasbogen mit Revision - einwandig aus PP
87° Abgasbogen mit Revision - einwandig aus PP

23,80 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 1 Werktage

Querschnitt:

DN = Querschnitt Muffe, D = Querschnitt Eintauchstück. Ist nur das Muffenmaß DN angegeben entspricht D = DN.

  • Artikel-Nr.: 0301
Beschreibung Maße Technische Daten Downloads Zubehör & Ersatzteile
Beschreibung
87° Bogen mit Revision aus PP für raumluftabhängige Betriebsweise. Der Bogen mit Revision ist... mehr
Menü schließen
87° Abgasbogen mit Revision - einwandig aus PP

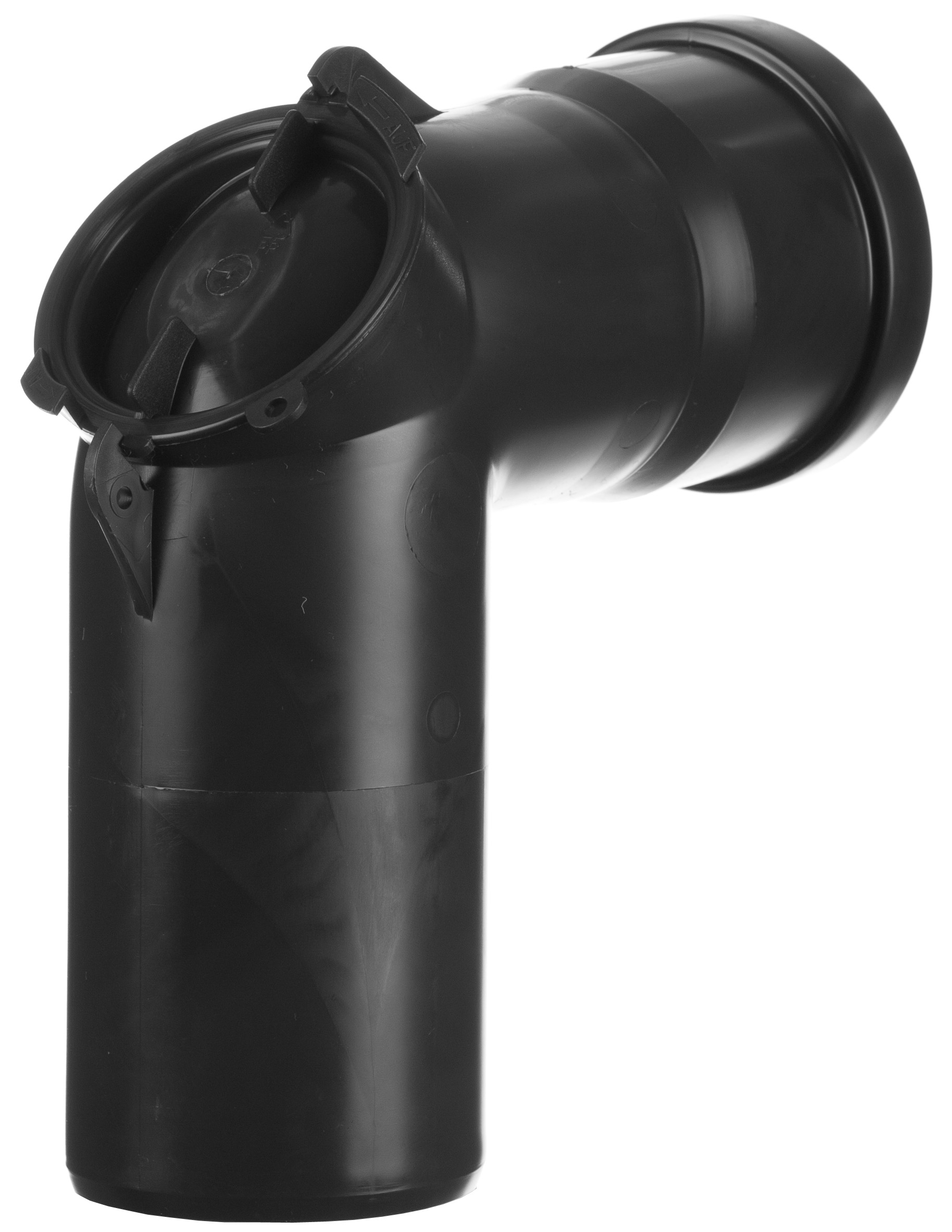

87° Bogen mit Revision aus PP für raumluftabhängige Betriebsweise. Der Bogen mit Revision ist für eine maximale Abgastemperatur von 120° C zugelassen.

Der Bogen ist aus schwarzem, UV-beständigen Kunstoff (PP). Für die Dichtheit des Systems sorgt in der Muffe eine 3-fach Lippendichtung aus EPDM.

Der 87° Bogen mit Revision ist für alle Gas- und Ölbrennwertkessel mit einer C63X Prüffung zugelassen. Wir bieten Ihnen den Bogen aus PP in folgenden Nennweiten an:

  • DN 60
  • DN 80
  • DN 100
  • DN 110
  • DN 125
  • DN 160
  • DN 200
  • DN 250

Der Bogen mit Revision kann mit den Gas- und Ölbrennwertkesseln folgender Hersteller betrieben werden:

  • Viessmann
  • Buderus
  • Junkers
  • Brötje
  • ATAG
  • Bruns
  • DeDietrich
  • Elco
  • Weißhaupt
  • Rehmea
  • Paradigma
  • Rotex
  • Fröling
  • Hoval
  • Unical
  • Scheer
  • MHG
  • Wolf
  • Örtli

Besitzt der Gas- oder Ölbrennwertkessel keine C63x Prüfung ist der Anschluß des Kontrollbogens vor der Montage in jedem Fall mit dem zuständigen Schornsteinfeger abzustimmen. Eine zur Abnahme eventuell erforderliche Querschnittsberechnung nach EN 13384 Teil 1 erstellen wir Ihnen gerne.

Unsere Abgassysteme aus PP werden durch den Hersteller ATEC GmbH & Co. KG zertifiziert und durch den TÜV güteüberwacht.

Weiterführende Links zu "87° Abgasbogen mit Revision - einwandig aus PP"
Maße
zurück
Maßtabelle

87° Abgasbogen mit Revision - einwandig aus PP

Maßtabelle 87° Abgasbogen mit Revision - einwandig aus PP

Alle Maße sind in mm angegeben.

Muffe DNEMNL
60 97 36 99
80 161 87 166
100 172 97 177
110 139 78 143
125 134 69 138
160 180 84 184
200 234 188 243
250 230 134 237
Technische Daten
zurück
Technische Daten
Maximale Abgastemperatur: 120° C
Betriebsweise: Überdruck
System: Einwandig PP
Geeignet für Kesseltyp: Gas- / Öl-Brennwertkessel, Blockheizkraftwerke (BHKW), Brennstoffzellen
Material Abgasrohr: PP
Farbe Abgasrohr: schwarz
CE-Zertifizierung / Zulassung: 0036-CPD-91265-001
Downloads
zurück
Verfügbare Downloads:
Zubehör & Ersatzteile 2
